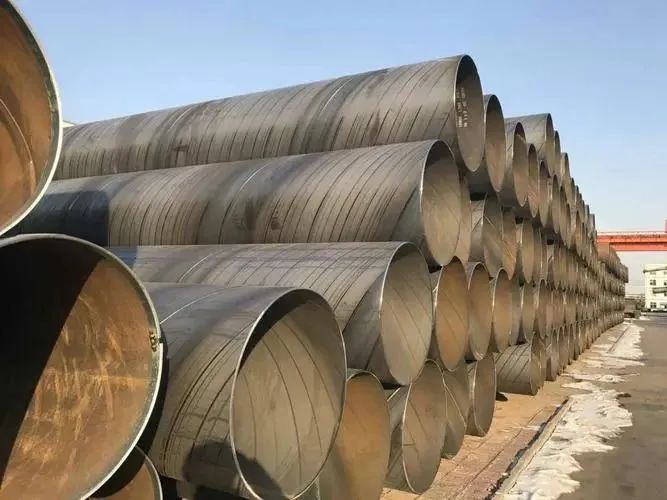

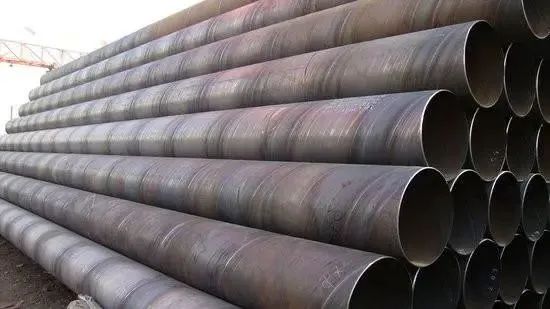

הצינור הספירלי נקרא גם צינור פלדה ספירלה או צינור ספירלה. זה מגולגל לתוך שמיכת צינור בזווית של קו הספירלה (הנקראת זווית התבנית) של חגורת פלדה מבנה פלדה או סגסוגת נמוכה על חוט ספירלי מסוים, ולאחר מכן מרותך את תפר הצינור, זה יכול לייצר צינורות פלדה גדולים עם צרים פלדה.
להשתמש:
הצינור הספירלי משמש בעיקר לצינור ההובלה של נפט וגז טבעי, והמפרטים שלו מיוצגים על ידי קוטר חיצוני*עובי דופן. אם לצינור הספירלה יש ריתוך חד צדדי וריתוך דו צדדי, הצינור המרותך צריך להבטיח את הבדיקה ההידראולית, את חוזק המתיחה של הריתוך ואת ביצועי הכיפוף הקר.
תהליך ייצור:
(1) חומרי הגלם הם גלילי פלדה, חוטים מרותכים והלחמה. יש לעבור בדיקות פיזיקליות וכימיות קפדניות לפני ההשקעה.
(2) הפוך עם ראש וזנבות פלדה, השתמש בריתוך קשת קבור חד-משי או דו-חוטי, והשתמש בריתוך קשת קבור אוטומטי כדי לחדש את הריתוך לאחר גלגול לתוך צינורות פלדה.
(3) לפני היווצרות הרקמה שקופה, חתוכה ומהוקצעת, והמשטח מנוקה ומועבר על פני השטח.
(4) השתמש במד הלחץ של נקודת החיבור החשמלית כדי לשלוט בלחץ של גליל השמן משני צידי המסוע כדי להבטיח הובלה חלקה של הפלדה.
(5) סוג בקרה חיצונית או בקרה פנימית.
(6) התקן בקרת פערי הריתוך משמש כדי להבטיח שפער הריתוך עומד בדרישות הריתוך. קוטר הצינור, כמות קצה השגיאה ופער הריתוך נשלטים בקפדנות.
(7) ריתוך פנימי וריתוך חיצוני משמשים במכונת ריתוך לינקולן בארצות הברית לריתוך קשת קבור בחוט יחיד או כפול כדי לקבל מפרט ריתוך יציב.
(8) הריתוכים המרותכים נבדקים על ידי פציעה אוטומטית אולטרה-קולית מתמשכת בפציעות אולטרא-קוליות רציפות מקוונות, ומבטיחה ש-100% מהתפרים המרותכים בספירלה אינם כיסוי זיהוי פגום. במידה ויש ליקויים, יש להתקשר אוטומטית למשטרה ולרסס את הסימן, עובדי הייצור מתאימים את פרמטרי התהליך בכל עת כדי לבטל את הליקויים בזמן.
(9) חתוך את צינור הפלדה לשורש אחד עם מכונת חיתוך פלזמה אוויר.
(10) לאחר חיתוך לצינור פלדה בודד, על כל אצווה של צינורות פלדה לערוך מערכת בדיקה ראשונה קפדנית לבדיקת התכונות המכניות, המרכיבים הכימיים, התנאים המומסים, איכות פני השטח של צינור הפלדה ובדיקת צינורות הפלדה. . אז ניתן להכניס אותו לייצור באופן רשמי.
(11) יש חלק מסימן זיהוי צליל מתמשך על הריתוך. לאחר סקירות ידניות קוליות וקרני רנטגן, אם יש פגמים, לאחר תיקון, זה לא נבדק שוב עד שמאשרים שהפגם בוטל.
(12) הצינור שבו המפרקים מסוג הצינור החותכים את הריתוך המרותך ומצטלבים עם הריתוך הספירלי נבדקים כולם באמצעות טלוויזיית רנטגן או צילום.
(13) כל צינור פלדה נבדק על ידי לחץ מים סטטי, והלחץ אוטם על ידי איטום רדיאלי. לחץ הבדיקה והזמן נשלטים בקפדנות על ידי התקן זיהוי מיקרו-מחשב הידראולי של צינור פלדה. פרמטר הבדיקה מודפס אוטומטית.
(14) עיבוד מכונות בקצה הצינור, כך שמשטח הקצה יהיה אנכי, וזווית הצופר והקצוות הקהים נשלטים במדויק.
